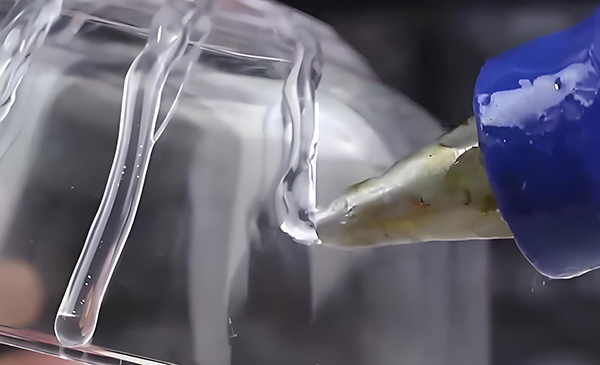

熱熔膠過�。�即粘度過低）主要是由于操作溫度過高或膠體配方不當(dāng)導(dǎo)致的流動性過強(qiáng)，這會引發(fā)一系列工藝和性能問題。以下是具體影響及解決方案，基于行業(yè)實(shí)踐和熱熔膠特性分析：

      一、核心負(fù)面影響

      1、溢膠與材料浪費(fèi)

      表現(xiàn)：膠液流動性過強(qiáng)，易從粘接縫溢出，污染工件表面（如家具封邊處形成膠痕）。

      后果：額外清潔成本增加，影響產(chǎn)品美觀度；膠水浪費(fèi)量可達(dá)正常狀態(tài)的20%~30%，抬高生產(chǎn)成本。

      2、粘接強(qiáng)度顯著下降

      機(jī)理：過稀膠液無法形成連續(xù)粘接層，導(dǎo)致：

      滲透失控：膠水過度滲入基材孔隙（如木材纖維），表面有效粘接層變薄，粘接力不足；

      內(nèi)聚力弱化：膠體分子間作用力降低，固化后易脆化開裂（如紙箱封口處脫膠）。

      數(shù)據(jù)支持：溫度每超過推薦值10℃，粘接強(qiáng)度可能下降15%~30%。

      3、操作安全風(fēng)險(xiǎn)升高

      燙傷隱患：稀膠流動性強(qiáng)，易從噴槍或涂膠設(shè)備中滴落，增加操作人員燙傷概率。

      設(shè)備污染：膠液飛濺至設(shè)備傳動部件，可能導(dǎo)致機(jī)械故障（如封邊機(jī)導(dǎo)軌卡滯）。

      4、涂布不均與滲透異常

      涂布問題：稀膠在基材表面難以均勻覆蓋，易形成“膠斑”或“空白區(qū)”。

      滲透失衡：多孔材料（如木材）：膠液過度滲透，基材表面缺膠；致密材料（如塑料）：膠液無法有效浸潤，粘附力不足。

      5、后續(xù)工序干擾

      噴漆/涂層起泡：殘留溢膠在噴漆時(shí)遇溶劑膨脹，導(dǎo)致漆面鼓包（常見于家具制造）。

      組裝精度偏差：膠液流動導(dǎo)致粘接件移位（如電子元件貼裝偏移）。

      二、針對性解決方案

      1、精準(zhǔn)控溫

      調(diào)整范圍：按膠水型號降低設(shè)備溫度5~15℃（如EVA膠從180℃降至160~165℃）。

      監(jiān)測工具：使用紅外測溫槍實(shí)時(shí)校準(zhǔn)熔膠實(shí)際溫度，避免溫控器誤差。

      2、優(yōu)化膠料配方

      增稠改性：添加3%~5%納米二氧化硅或高熔點(diǎn)蠟，提升膠體觸變性。

      更換膠種：選用高粘度或快固化型號（如PA基膠）。

      3、工藝參數(shù)調(diào)整

      縮短噴距：槍嘴與工件距離控制在1~3cm，減少膠液懸垂拉伸。

      減少出膠量：通過精密閥門控制單點(diǎn)膠量（如0.01ml/點(diǎn)），避免堆積。

      加壓保時(shí)：粘接后施加0.3~0.5MPa壓力并保壓10~30秒，促進(jìn)膠體定形。

      4、設(shè)備與環(huán)境適配

      針頭升級：選用內(nèi)徑更小的鐵氟龍涂層針頭（如0.4mm→0.2mm），抑制流掛。

      環(huán)境控溫：夏季車間超過35℃時(shí)，對基材預(yù)冷或增設(shè)空調(diào)降溫。

      5、預(yù)防性維護(hù)

      每日清潔：停機(jī)后用酒精清洗槍嘴，防止積碳堵塞。

      定期更換：每3個(gè)月更新密封圈及電磁閥，確保閉閥嚴(yán)密性。

      三、關(guān)鍵總結(jié)

      核心矛盾：膠液過稀本質(zhì)是粘度-溫度失衡，需同步優(yōu)化溫度、膠種、工藝三要素。

      優(yōu)先行動：立即測溫并下調(diào)設(shè)備溫度；驗(yàn)證膠水是否降解（高溫滯留＞4小時(shí)需更換新膠）；檢查氣壓穩(wěn)定性（0.4~0.6MPa）。

      長期策略：建立動態(tài)粘度監(jiān)控系統(tǒng)（如PID溫控+流量傳感器），實(shí)現(xiàn)±2℃精度控制。

      若上述調(diào)整無效，需排查膠體熱降解（膠色變深、冒煙）或基材污染（油污/灰塵），必要時(shí)更換膠源并徹底清潔基材。
